Парогенератор 200 кг газовый в Красноярске
Парогенератор 200 кг пара в час газовый
Цена 507 000 рублей с НДС
Цена на парогенератор 200 кг газовый с доставкой от 537 000 рублей с НДС
Условия поставки:
В наличии на складе
ТК по России и Казахстану
Безналичный расчет
Работает с различными импортными горелками
Удобно размещается в маленьких котельных
Плавная выработка пара даже при подпитке холодной водой, без температурных колебаний
Дымосос не требуется даже при плюсовых температурах, котел работает на самотяге
С котлом поставляется полный комплект запорной арматуры и КИП
Для очистки поверхностей нагрева от сажи остановка котла не требуется
Температура пара до 115 °С
Технические характеристики
Комплект поставки
Дополнительно потребуются
Отзывы
| Паропроизводительность, кг/час | 200 | Объем паровой части, м³ | 0.10 |
|---|---|---|---|
| Тепловая мощность, кВт | 140 | Аэродинамическое сопротивление, Па (мм. вод. ст.) | 12 |
| Диапазон регулирования теплопроизводительности, % | 40-100 | Тяга | Естественная |
| Топливо | Газ | Объем топочной камеры, м³ | 0.46 |
| Низшая теплота сгорания топлива ГАЗ, кКал/нм³ | 9400 | Размер топочной камеры, диаметр*глубина, мм | 700*1200 |
| КПД (ГАЗ), не менее, % | 90 | Присоединительные размеры выхода пара, Ду | 50 |
| Расход топлива при максимальной нагрузке котла (ГАЗ), м³/ч | 24 | Присоединительные размеры по водяному тракту, Ду | 25 |
| Расход условного топлива, кг/ч | 32 | Присоединительные размеры по дымовым газам / диаметр дымовой трубы, мм | 200 |
| Температура пара, °C | 100, 110, 115 | Габаритные размеры, длина*ширина*высота, мм | 2750*1250*1500 |
| Избыточное давление пара, не более, МПа | 0.07 | Масса, кг | 1200 |
| Избыточное давление пара, не более, кгс/см² | 0.7 | Марка котла | STEAMEXPERT |
| Полный объем котла, м³ | 1.09 | Расход газового топлива расчетный, не более, м³/ч | 24 |
Это устройство работает со вспомогательным оборудованием, которое приобретается отдельно. Если вы хотите сразу узнать стоимость всей установки, добавьте заинтересовавшие вас позиции в корзину. Чтобы точно расчитать стоимость доставки до вашего объекта, укажите его адрес в корзине и оправьте нам заявку. Обычно мы отвечаем в течение дня.
Топливо
Газ, дизель
Мощность горелки, КВт
83-176
Цена скоро
появится
появится
Об этом товаре еще нет отзывов. Будьте первым!
Газовый парогенератор 200 кг
Парогенератор 200 кг на газе
Парогенератор 200 кг на газу
Парогенератор 200 кг на газообразном топливе
Изготовление газового парогенератора 200 кг в час
Изготовление парогенератора 200 кг на газе
Изготовление промышленного парогенератора 200 кг на газу
Конструкция газового парогенератора 200 кг пара в час
Конструкция парогенератора 200 кг на газе
Устройство газового парогенератора 200 кг час
Производство парогенераторов 200 кг в час на газе
Парогенератор ПАР 200 кг в час на газе. Основные характеристики:
- паропроизводительность 200 кг пара в час
- максимальная температура пара 115 °С. Завод производит парогенераторы до 170°С.
- давление пара 0.07 МПа, 0.7 кгс/см2;
- тепловая мощность 0. 14 МВт, 140 КВт;
- топливо – газ и газ/дизель;
Подобрать требуемую мощность парогенератора для вашего предприятия вы можете по ссылке.
Сравнивая цены на парогенераторы, обратите внимание на комплектацию!
Комплект поставки котла нашего производства:
- Блок парогенератора 200 кг пара- 1 шт
- Предохранительный клапан парового котла VT.1831 Ду 50 - 2 шт
- Вентиль 15Б1П Ду 15 Ру 16 – 2 шт • Вентиль 15Б1П Ду 20 Ру 16 – 1 шт
- Вентиль 15Б1П Ду 25 Ру 16 - 2 шт
- Указатель уровня 12кч11бк №4- 2 шт
- Запорное устройство указателя уровня 12б2бк Ду 20 – 2 шт
- Затвор дисковый поворотный 65*16 -1 шт
- Клапан обратный муфтовый Ду 25 – 1 шт
- Кран трехходовой 11б38бк2 Ду 15 (под манометр, пар) - 2 шт
- Манометр ДМ2005Сг (ТМ-610.05) – 1 шт
- Манометр МП160 – 1 шт
- Трубка сифонная (Перкинса) прямая – 1 шт
Дополнительно для подключения вам потребуются
- Подпиточный насос GRUNDFOS CR 1/19
- Газовая горелка NG140 M-.AB.L.RU.A.0.20 или комбинированная горелка HP20 MG.AB.S.RU.A.7.25
- Автоматика
- Труба дымовая – 1 шт
- Водоподготовка (подбирается на основании химического анализа воды)
Устройство и описание
Промышленный парогенератор ПАР 200 кг в час на газе жаротрубный, состоит из двух жаровых труб из листа 5. Пространство между обечайками заполняется водой, сверху устанавливается паросборник, в котором собирается образующийся пар. Для получения высокого КПД котла в хвостовой части топки устанавливаются цельнотянутые трубы диаметром 57 толщиной стенки 3,5 мм сталь 20. По ним также движется и нагревается теплоноситель.
На фронт котельного блока крепится газовая горелка. В топочной камере происходит горение топлива. Газы выходят из топки в верхней части и сразу поступают в дымовую трубу. Дымосос для парогенератора производительностью 200 кг пара не требуется, установка работает на самотяге.
Подача питательной воды производится питательным насосом. В соответствии с ГОСТ для паровых котлов должно быть установлено два насоса, рабочий и резервный. Дренажи и воздушники производят дренирование трубной системы от шлама и удаление скапливающего воздуха.
На паросборник устанавливаются 2 предохранительных клапана марки VT.1831.
Принцип работы парогенератора 200 кг/пара на газе
Газовое топливо сгорает в топке. Горячие газы омывают трубную систему, нагревают воду и производят насыщенный температурой до 115 град. При необходимости парогенератор может производить пар меньшей температуры – 95 град и меньше.
Дымовые газы проходят трубную систему и поступают дымовую трубу.
Газовый парогенератор 200 кг пара в час должен быть укомплектован автоматикой. Автоматика ограничивает предельно допустимые параметры работы и давление пара, управляет вентилятором и подпиточным насосом и регулирует уровень воды в барабане.
Температура сухого насыщенного пара в парогенераторе регулируется изменением давления пара, при необходимости снижения температуры необходимо выставить соответствующее давление пара на электроконтактный манометре. Автоматика парогенератора по заданному давлению производит управление горелкой и, следовательно, интенсивностью горения.
Вода для паровых котлов подготавливается в соответствии с требованиями руководства по эксплуатации, «Правилам технической эксплуатации тепловых энергоустановок» и ГОСТ Р 51232-98. Для подбора водоподготовительной установки требуется провести химический анализ воды.
Подключение парогенератора 200
Подключение и монтаж производятся по проекту.
Для ввода газового котла в эксплуатацию требуется проведение ПНР и получение в Ростехнадзоре разрешения на ввод газового котла в эксплуатацию. Ростехнадзор проверяет правильность выполнения монтажных и пусконаладочных работ, а также соблюдения требований правил охраны труда.
На нашем заводе вы можете купить все необходимое оборудование для подключения газового парогенератора 200 кг/чаc в Красноярске.
Безопасность котла
Безопасная эксплуатация котла обеспечивается выполнением требований
- Инструкции по эксплуатации
- Правил устройства и безопасной эксплуатации паровых котлов с давлением пара не более 0.07 Мпа (0.7 кгс/см2)
- Правил технической эксплуатации тепловых энергоустановок
Требования к помещениям котельной регламентируются СП 89.13330.2016 «Котельные установки»
Газовый парогенератор 200 кг пара в час должен управляться автоматикой безопасности, имеющей сертификат соответствия.
Одним из самых важных устройств, обеспечивающих безопасную эксплуатацию котла, является предохранительный клапан парового котла. Он обеспечивает сброс пара при превышении давления в котле свыше допустимого и предохраняет установку от разрушения. Необходимые условия монтажа и эксплуатации парогенератора 200 представлены в паспорте и руководстве по эксплуатации.
Гарантии изготовителя
На заводе изготовителе газовый парогенератор 200 подвергается гидравлическому испытанию давлением 0,2 МПа (2 кгс/см2).
Гарантийный срок - 18 месяцев со дня ввода в эксплуатацию, но не более 24 месяцев со дня отгрузки с завода.
Гарантийное обслуживание включает в себя бесплатное устранение скрытых заводских дефектов, замену деталей и узлов вышедших из строя в период гарантийного срока при условии монтажа и эксплуатации оборудования Покупателем в соответствии с его назначением, технической документацией, техническими нормами, правилами ввода в эксплуатацию и эксплуатации данного оборудования.
Срок эксплуатации газовых парогенераторов 10 лет.

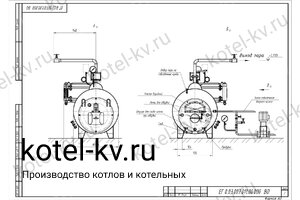

Чертежи парогенератора 200 кг газового
Описание товара
Купить Парогенератор 200 кг газовый в Красноярске
Для получения консультации укажите номер вашего телефона
Еще больше видео на нашем канале
Промышленный газовый парогенератор 200 кг (производительность 200 кг пара в час, температура пара не более 170 С°, давление пара 0.9 МПа (9 кгс/см²), топливо - газ). Применяется для технологических целей в производстве бетона, пеноблоков, газобетона и прочего в пищевой промышленности для пастеризации молока и консервов, в сельском хозяйстве для запаривания кормов, применяется для подогрева топлива, и прочего...
